La chambre anéchoïque est le moyen d’essais spécifiquement destiné aux mesures de puissances acoustiques des éléments testés pour en vérifier la qualité sonore. Appelée aussi chambre sourde, elle permet de retrouver les conditions de propagation en extérieur sans aucune réflexion des ondes sonores sur les parois.

En isolant l’intérieur de la pièce des sons extérieurs et en empêchant tout écho en son sein, les chambres anéchoïques sont le plus souvent utilisées pour tester micros, haut-parleurs et autres enceintes sans qu’aucune perturbation ne viennent fausser les mesures : on peut ainsi faire des mesures de rayonnement de source.

Notre savoir-faire

La société SERGA effectue une étude globale de conception, en intégrant tous les périphériques liés au fonctionnement de ce type de salles d’essais acoustiques (portes, ventilation, etc.), afin de vous garantir un parfait respect des normes assurant une validation de ce moyen d’essais spécifique.

Les chambres anéchoïques (6 faces absorbantes) ou semi-anéchoïques (parois + plafond absorbants et plancher réfléchissant) doivent répondre à des normes très strictes :

  • Correction acoustique :
    • Absorption à 99% de toutes les surfaces à partir d’une fréquence basse appelée fréquence de coupure.
    • Homogénéité du traitement des parois, y compris les portes d’accès, traitement du système de ventilation, définition d’un plancher spécifique pour les chambres anéchoïques.
    • La fréquence de coupure détermine la profondeur des dièdres, qui doivent être certifiés par un test en laboratoire dans un tunnel à ondes stationnaires (tube de Kundt).
  • Isolement renforcé de l’enveloppe afin de garantir :
    • Un niveau sonore résiduel au plus bas dans la salle (protection contre les bruits extérieurs et ceux des servitudes liées au moyen d’essais.
    • Une ambiance calme à l’extérieur de la salle lors des essais (protection du personnel affecté à ce moyen d’essais et impact sonore réglementaire sur le voisinage).
  • Dimensions minimales de la salle en fonction de la fréquence de coupure, de l’encombrement des éléments testés et des conditions de mesurage.

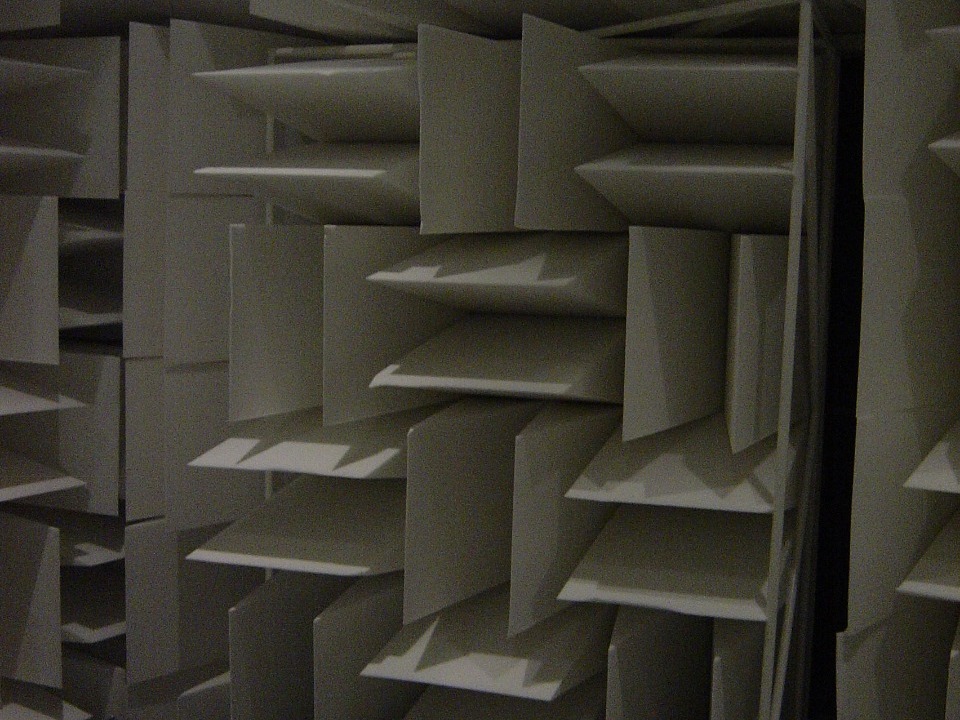

Les éléments absorbants installés sur les parois des chambres sourdes ont un état de surface en relief, associé à une disposition des dièdres en alternance pour une homogénéité du champ sonore dans la salle. Ils sont d’autant plus profonds que la fréquence de coupure est basse.

Centre Technique PSA (F-78 Vélizy) - Chambre  semi-anéchoïque (banc SEC), fréquence de coupure = 80 Hz
Centre Technique PSA (F-78 Vélizy) - Chambre semi-anéchoïque (banc SEC), fréquence de coupure = 80 Hz
Centre de Recherche GDF (F-93 St-Denis) - Chambre anéchoïque, fréquence de coupure = 100 Hz
Centre de Recherche GDF (F-93 St-Denis) - Chambre anéchoïque, fréquence de coupure = 100 Hz
Centre Technique PSA (F-78 Vélizy) - Chambre anéchoïque (banc GMP), fréquence de coupure = 80 Hz
Centre Technique PSA (F-78 Vélizy) - Chambre anéchoïque (banc GMP), fréquence de coupure = 80 Hz

Nos solutions

En fonction des impératifs environnementaux, nous pouvons vous proposer différents types de dièdres :

Dièdres en laine de verre :

  • Elément de forme pyramidale 2 pentes.
  • Assemblage de panneaux plans.
  • Revêtement par une enveloppe tissée transparente acoustiquement.
  • Cadre métallique à la base du dièdre (pour fixation).
  • Dimensions sur mesure selon la fréquence de coupure exigée.
  • Tenue au feu M0.

Dièdres en mousse de mélamine :

  • Elément de forme pyramidale 2 pentes.
  • Elément monobloc.
  • Faible poids (densité de la mousse = 12 kg/m2).
  • Dimensions sur mesure selon la fréquence de coupure exigée.
  • Tenue au feu M1.

Avantages de nos solutions

Forte de notre expérience de plus de 25 ans, SERGA est en mesure de vous accompagner tout au long de l’élaboration de vos projets, de la définition (phase conception) jusqu’à la réalisation (phase chantier) de ce moyen d’essais spécifique

Les performances acoustiques pourront être validées par une campagne de mesures de réception acoustique in situ effectuée par notre équipe ou par un organisme indépendant.

CANON (F-35 Liffré) - Chambre anéchoïque pour HP HiFi, fréquence de coupure = 100 Hz
CANON (F-35 Liffré) - Chambre anéchoïque pour HP HiFi, fréquence de coupure = 100 Hz

Nos dernières réalisation de Chambres Anéchoïques : Conception, Fabrication et Installation

CANON (F-35 Liffré) - Chambre anéchoïque

CANON (F-35 Liffré) - Chambre anéchoïque pour hauts-parleurs Hi-Fi

Conception et réalision d'un moyen d'essais anéchoïque (enveloppe de la salle et revêtement en dièdres anéchoïques en mousse de mélamine sur les 6 faces de fréquence de coupure = 100 Hz).
